ترموکوپل یا ترموکوبل

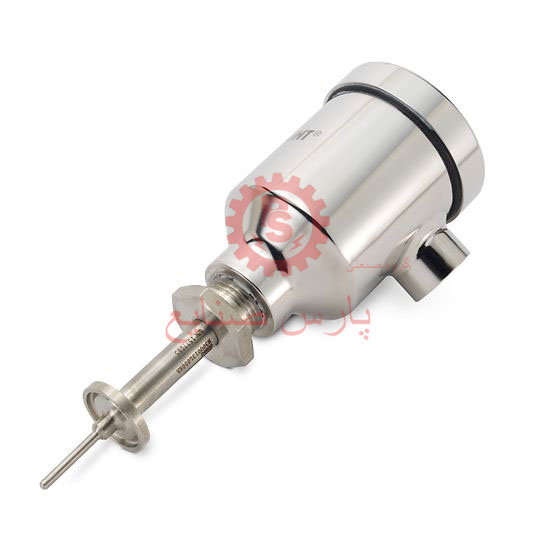

ترموکوپل یک قطعه ابزاریست برای کنترل کردن دما،پس میتوان ترموکوپل را نوعی سنسور دما دانست.ترموکوپل که به اشتباه ترموکوبل نیز نامیده می شود از دو فلز غیر هم جنس ساخته می شود.نحوه تولید ترموکوپل به این شکل است که در ابتدا باید دوفلز غیر همسان را در قسمت نوک به هم تابیده و بوسیله دستگاه جوش آرگون ذوب کرده تا به هم کاملا آمیخته شوند و مابقی امتداد هر دو فلز را با عایق پوشانده شود تا در طول مسیر به هم اتصال کوتاه نشوند تا این امر باعث خطای نمایش دما نشود زیرا ترموکوبل در نقطه اتصال با اختلاف پتانسیلی که بین دو فلز هست با استفاده از دما ایجاد ولتاژ می کند و با بالا رفتن دما ولتاژ بیشتری را تولید می کنند و اگر در بین راه اتصال کوتاهی ایجاد شود باعث اختلاف در ولتاژ نهایی شده و این امر موجب خطای دمایی می شود پس حتما باید از عایق مناسب در طول مسیر استفاده شود.جهت نمایش دما و یا کنترل دما می بایست از یک کنترل کننده و یا نمایش دهنده دما در انتهای ترموکوپل استفاده کرد زیرا ترموکوبل ها به تنهایی توانایی نمایش  یا کنترل دما را ندارند.نحوه کار کنترلر های دما به این صورت می باشد که این دستگاه ها ولتاژ خروجی از ترموکوپل را گرفته و با تبدیل و محاسبه آن میزان دمای نوک ترموکوپل را اندازگیری می کنند و بوسیله عقربه یا نمایشگر دیجیتال دمای مورد نظر به نمایش می گذارند و برای کنترل کردن دما از یک رله یا خروجی های مشابه آن استفاده می کنند تا بدین وسیله بتوان فرمان قطع و وصل مورد نیاز را جهت کنترل کردن دما به شیربرقی،کنتاکتور،رله و یا اس اس آر داد.ترموکوپل ها بسته به نوع جنس دوفلز ساخته شده در آنها به تیپ های مختلف تقسیم می شوند.مثلا ترموکوپل تیپ k که پر مصرف ترین و رایج ترین نوع ترموکوپل می باشد ازni-crوni-alساخته میشودکه قابلیت نمایش دما از200-تا1350+درجه سانتیگراد را دارا می باشد و یا ترموکوپل تیپjکه می توان برادر کوچکتر نوع k دانست زیرا دومین ترموکوبل پر مصرف بازار می باشد که از دوفلزfeوcu-niساخته می شود و قابلیت نمایش دما از180-تا750+درجه سانتیگراد را دارا می باشد.دیگر تیپ های ترموکوپل عبارتنداز ترموکوپل تیپc،ترموکوپلt،ترموکوپل نوعe،تیپr،نوعs وb.گروه صنعتی پارس صنایع تولید کنند انواع ترموکوپل در تیپ ها و مدل های گوناگون با استفاده از جدیدترین دستگاه ها و متریال های روز دنیا می باشد.بالاترین توان نمایش دما در بین ترموکوپل ها با توان نمایش دمای2320درجه سانتیگراد را 3مدل ترموکوپل تیپC،تروکوبل تیپg و نوعdمی باشند بعد از این سه نوع میرسیم به ترموکوپل تیپb با توان تحمل و نمایش دما تا 1820درجه و پس از این مدل میرسیم به نوع r و s که جزو دما بالا های پر مصرف بازار می باشند با توان 1768 درجه سانتیگراد.ترموکوپل ها را میتوان با استاندارد های رنگ بندی سیم های آنها تشخیص داد مثلا در استانداردansiکد رنگ سیم ترموکوپل تیپ k قرمز و زرد می باشد و برای تیپj قرمز سفید و در استاندارد iec برای ترموکوپل نوع کا سفید سبز و برای نوع جی سفید مشکی در نظر گرفته شده است.سیم های ترموکوپل را می توان به دو نوع سیم رابط ترموکوپل و سیم ترموکوپل تقسیم کرد که اختلاف بین این دو در یک چیز است در نوع رابط ترموکوپل شما فقط می توانید از این سیم فقط بعنوان رابط بین ترموکوپل و ترموستات استفاد کنی و این نوع قابلیت ایجاد ولتاژ در قسمت کوبل شده از خود ندارند ولی سیم ترموکوپل هم قابلیت رابط بودن را دارد هم ایجاد ولتاژ.ترموکوپل ها در شکل ظاهری به دو دسته ترموکوپل سیمی و ترموکوپل کلگی دار (هدمونت)تقسیم می شوند.در دسته ترموکوپل سیمی غلاف ترموکوپل به سیم متصل می باشد ولی در نوع کلگی دار انتهای غلاف ترموکوپل یک جعبه ترمینال گرد که به آن هد گفته می شود دارند و می بایست برای اتصال آن به نمایشگر از سیم ترموکوپل و یا سیم رابط ترموکوپل استفاده کرد.

غلاف ترموکوپل چیست:برای محافظت از هسته ترموکوپل در برابر شوک دمایی،عوامل محیطی از قبیل ضربه و اکسداسیون از غلاف ترموکوپل استفاده می کنند.جنس و شکل غلاف ترموکوپل نسبت به فضای محیط،میزان دما،شدت بار و خورندگی مواد مورد تماس متفاوت می باشد مثلا برای محیطی که دارای شدت بار 400بار می باشد ما نیازمند یک غلاف ترموکوپل مجهز به فلنچ 400بار می باشیم و یا برای محیط های خورنده از قبیل سیمان می بایست جنس غلاف از استیل 4841 باشد تا توان مقاومت دربرابر خورندگی سیمان را دارا باشد و یا برای محیطی که دمای آن تا 1600درجه سانتیگراد میرسد می بایست از غلاف ترموکوپل سرامیکی یا ساخته شده از اینکونل استفاده کرد.گروه صنعتی پارس صنایع تولید کننده و عرضه کننده انواع غلاف ترموکوپل در انواع سرامیکی،فلنچ دار،رزوه دار،اینکونل و استیل می باشد اطلاع از قیمت و ثبت سفارش خود با ما تماس بگیرید.

ترموکوپل فلکسی بل چیست:این نوع ترموکوپل که نسبت به ترموکوپل های دیگر گرانتر بوده یک ویژگی منحصر بفرد دارد و آن قابلیت انعطاف پذیری این سنسور دما در برابر خم شدن و به شکل اول برگشتن است.از این نوع ترموکوپل در صنایع بسیاری از قبیل صنایع لبنیات،صنایع خاک،نیروگاه ها،پتروشیمی و آزمایشکاه ها بسیار استفاده می شود.روکش ترموکوپل فلکسیبل از جنس استیل می باشد و در بعضی از نوع های آن از اینکونل هم می باشند.ترموکوپل فلکسی بل اینکونل دارای قیمت بالا بوده ولی در عوض مقاومت دمایی بالاتری نسبت به نوع استیل دارد و در محیط هایی که می بایست قطر ترموکوپل کم باشد ولی دما بالا است می بایست از ترموکوپل فلکسیبل اینکونل استفاده کرد.جهت خرید و یا اطلاع از قیمت ترموکوپل فلکسی بل با ما تماس حاصل فرمایید.

ترانسمیتر دما چیست:ترانسمیتر دما ابزاریست جهت تبدیل کردن ولتاژ ترموکوپل به جریان 4تا20 میلی آمپر و یا ولتاژ 0تا10ولت.از ترانسمیتر دما در مکانهایی که فاصله ترموکوپل تا نمایشگر زیاد است و احتمال بروز خطای دمایی وجود دارد استفاده می کنند تا میزان خطای کاری را به حداقل ممکن برسانند.از ترانسمیتر های رایج در بازار می توان به ترانسمیتر زیمنس اشاره کرد.ترانسمیتر دما در دو نوع کلی ریلی و کلگی خور تولید می شوند.نوع ریلی در داخل تابلو برق ها استفاده می شوند و نوع تراتسمیتر کلگی خور در داخل هد ترموکوپل ها نصب می شود.

معایب ترموکوپل چیست:از معایب ترموکوپل ها میتوان به تدریج خراب شدن آنها اشاره کرد یعنی اینکه ترموکوپل ها در ابتدای استفاده از آنها دما را به درست ترین شکل ممکن نمایش می دهند ولی بعد از گذشت 1یا2سال در اثر اکسید شدن و تحمل عوامل محیطی دما را با خطا نشان می دهند یعنی یک دفعه از کار نمی افتند که مصرف کننده متوجه خرابی ترموکوپل شوند با کم شدن دقت کار رو به خرابی می روند در این زمینه میتوان سنسور های دمایی rtd را که یا درست دما را نشان میدهند و یا کلا نمایش نمیدهند برتر دانست مانند سنسورpt100

جهت خرید و یا مشاوره در مورد سنسورهای دمایی با تماس حاصل فرمایید.

برای دریافت اطلاعات بیشتر در زمینه ترموکوپل ها روی مقاله کلیک کنید.
